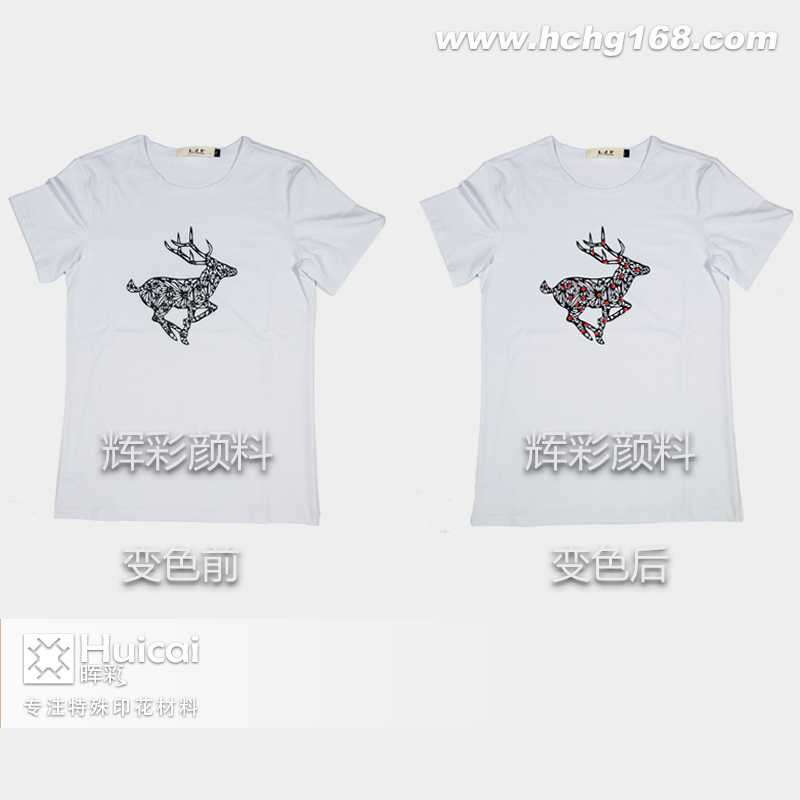

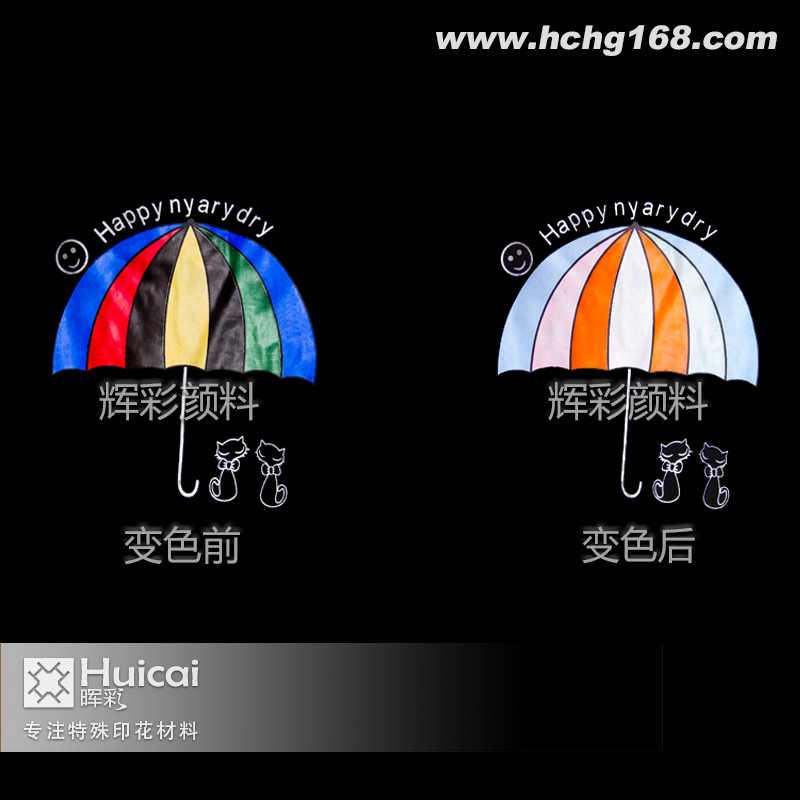

感温材料 感温变色粉特定温度下因电子转移使该有机物的分子结构发生变化，从而实现颜色转变。温变粉是一种在特定的温度小就会产色颜色的变化。这种材料被用到了很多产品上，比如衣服、裤子、手机壳等，
温变粉特性：
1、感温变色基本颜色：红色、玫瑰红、桃红、朱红、橙色、黄色、黄绿、草绿、天空蓝、土尔其蓝、蓝色、深蓝、黑色等。
2、感温变色基本温度：-5℃、0℃、5℃、10℃、16℃、21℃、31℃、33℃、38℃、43℃、45℃、50℃、65℃、70℃、78℃。
3、感温变色可随温度的上升、下降而反复必变颜色。（以31℃红色为例，变色形式为31℃以上呈现无色，31℃以下呈现红色）。
4、感温变色内含微胶囊变色颗粒，粒径在1~10UM之间，并具有耐高温、抗氧化等胶囊所改变的特性。
5、感温变色产品之设计以高温环境时与低温环境时有颜色变化为诉求，并大多应用于人体感温的系列产品，也可做防伪设计使用。
注意事项：
A : 注塑和挤出中使用变色颜料时塑料中不应再同时使用其它填充料或普通颜料(例如：钛白粉，碳酸钙，硫酸钡，碳黑等)，否则将会屏蔽变色效果。
B: 浇铸、模压、固化成型中使用变色颜料时应先将变色颜料加入不饱和聚脂、有机玻璃或尼龙单体内内搅拌分散均匀，然后再加入引发剂或固化剂开始聚合或交联反应。因为在予聚后体系粘度急剧升高，此时加入变色颜料会使大量颜料颗粒包裹在一起，难于分散均匀。另外，此时的搅拌操作也会使体系中残留大量气泡。
C: 慎重选择交联剂或固化剂：在环氧树脂和不饱和聚酯树脂的交联固化过程中，其内部有时会产生强大的收缩应力，导致变色颜料微胶囊外壳破裂，其它化学物质进入颜料内部使其失去变色性能。这种情况在环氧树脂固化厚度大于0.2毫米并且使用多胺类固化剂时经常会发生。
D: 不能使用密炼机、捏和机、高速分散机，双螺杆挤出机等高剪切设备进行塑料粒子与变色颜料的预混合。这些设备会严重破坏变色颜料表面的保护层，使其失去变色性能。另外，在制备色母料时应避免变色颜料经受反复的挤出造粒操作。
E: 在PVC树脂的配方中应避免使用含磷的稳定剂和增塑剂，否则会使变色注塑制品在消色状态时产生严重的残留色。
产品中心
